Autocad - ¿Por qué no se ven las líneas en la impresión? Guía, tutorial
Hay varias posibles razones por las cuales las líneas en Autocad no son visibles.(1) Capas desactivadas: Asegúrese de que todas las capas en las que se encuentran las líneas estén activadas.(2) Configuraciones de capas y opciones de impresión: Verifique las configuraciones de capas en el administrador y asegúrese de que la opción de impresión para las capas pertinentes esté habilitada.(3) Capa bloqueada en la vista: Verifique la configuración de la vista y asegúrese de que la capa no esté bloqueada solo en la vista.(4) Configuraciones del estilo de impresión .ctb: Verifique las configuraciones exactas del archivo .ctb - estilo de impresión.Lea el artículo para obtener más información sobre cómo abordar estos problemas.
A veces sucede que preparamos un archivo en Autocad para imprimir, y después de recibir los dibujos de la imprenta o del archivo generado, resulta que parte de los elementos no se han impreso. A continuación, algunos ajustes que deben verificarse si parte de las líneas no son visibles.

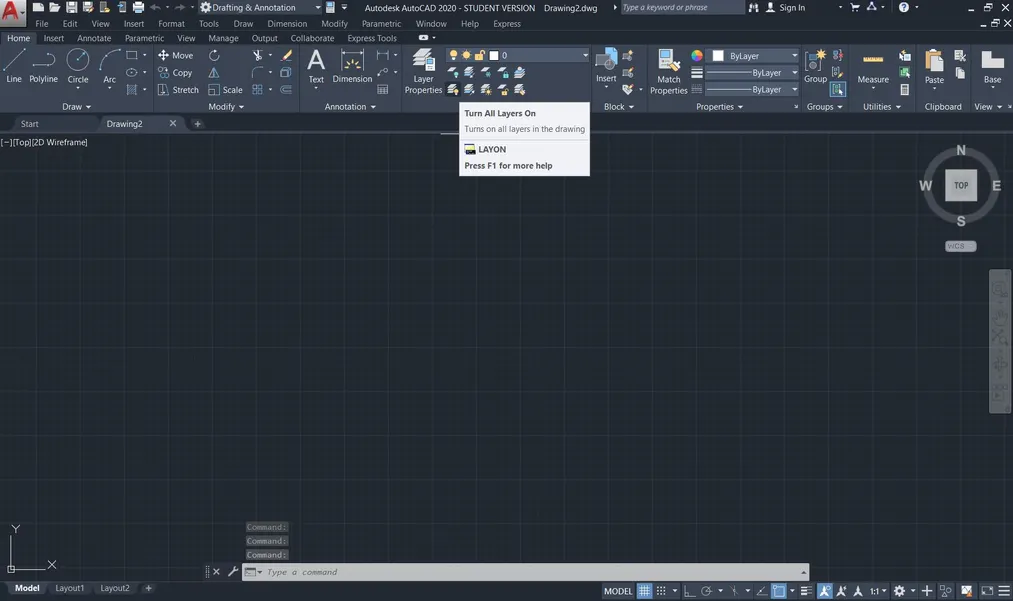

Activar todas las capas
Puede suceder que, bajo la presión del plazo, accidentalmente desactivemos una de las capas justo antes de imprimir. Es una causa muy común y muy fácil de identificar.

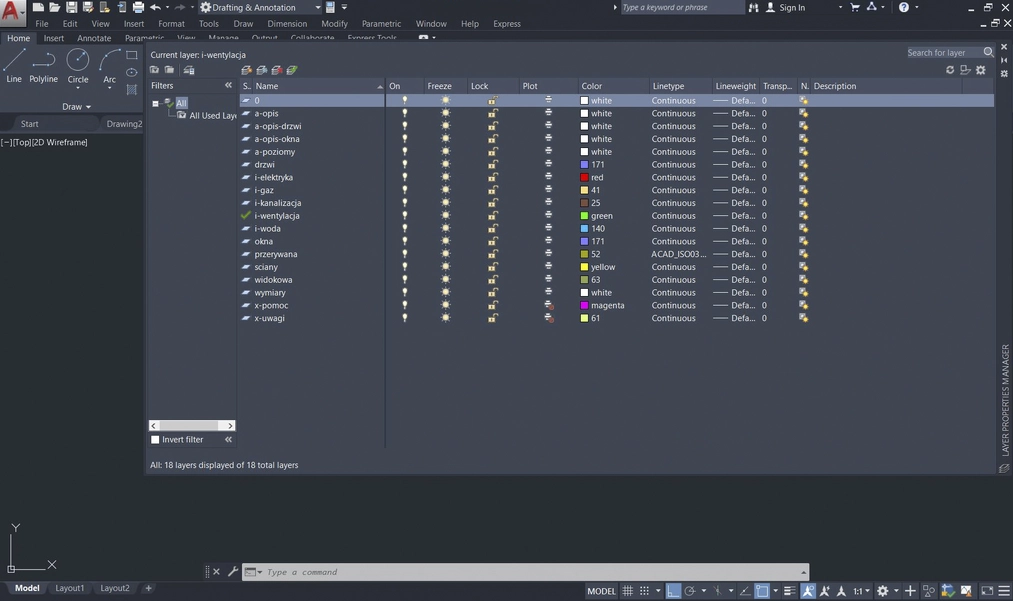

Verificar la configuración de las capas y la activación de la opción de impresión
En la opción del panel de configuración de capas (manager), al crear una capa, desactivamos la opción de impresión. Al dibujar, no hay diferencia, las líneas en el modelo están presentes, pero en la impresión no (en el dibujo, las dos últimas capas no serán impresas).

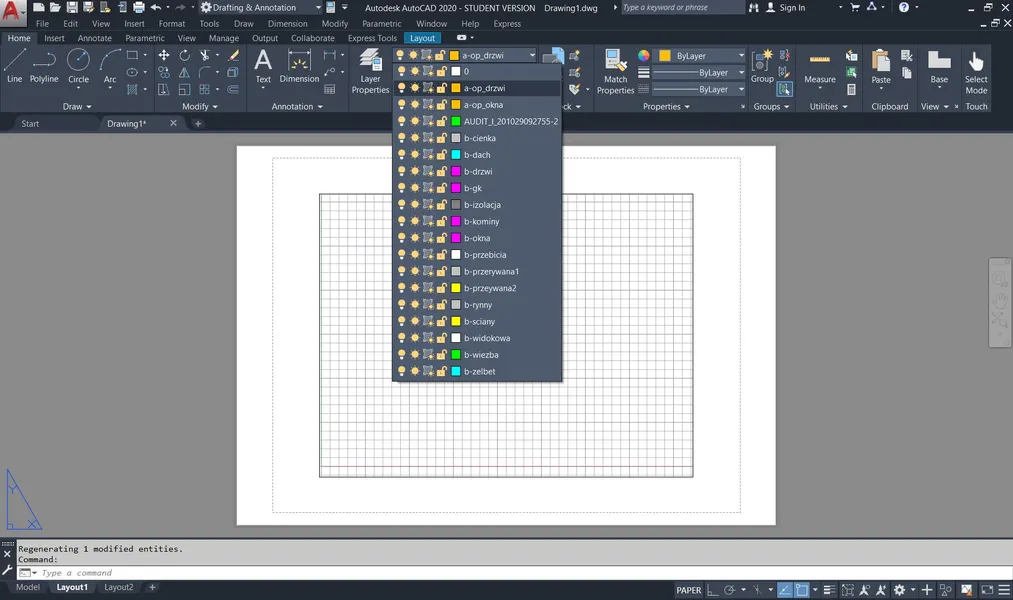

Verificar en la configuración de la vista, si la capa no está bloqueada en la vista
Si trabajas en las vistas y las dos posibilidades anteriores fallan, puede significar que la capa solicitada está desactivada solo en la vista. Este es un icono adicional, el tercero desde la izquierda, que aparece solo en el espacio de la vista, desactiva la capa en un diseño concreto, en el modelo la capa se ve normalmente.

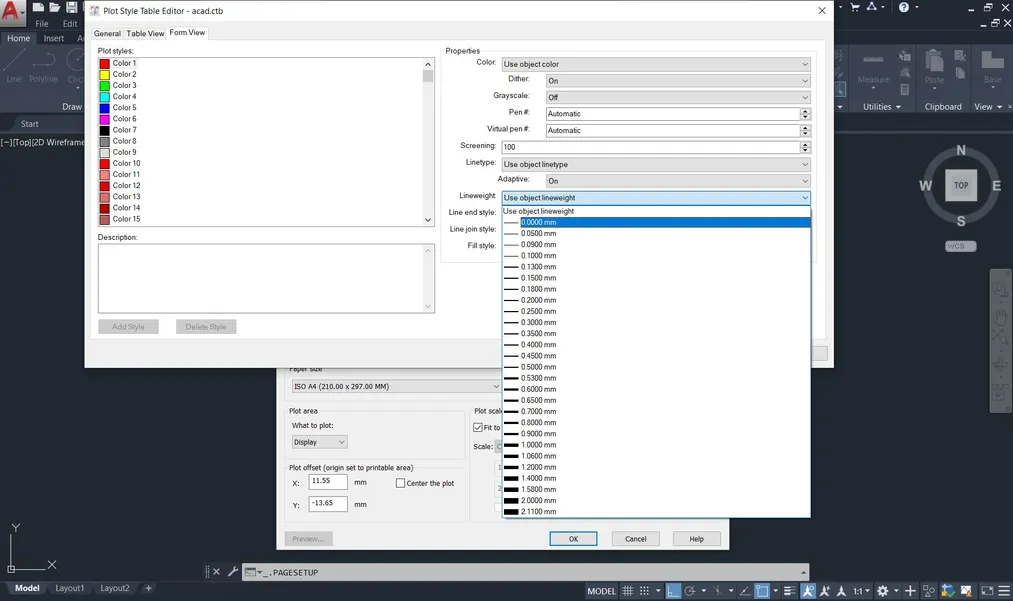

Verificar la configuración del estilo de impresión .ctb
Si los pasos anteriores fallan, puedes ver la configuración detallada del archivo .ctb - estilo de impresión. Aquí, en el color de las líneas, puede seleccionarse un color muy claro, un sombreado muy bajo o un grosor de línea de 0.0000 mm. En ese caso, las líneas se imprimirán muy claras o muy delgadas, casi invisibles. Vale la pena verificar todas las opciones. Cambia el color de las líneas a uno más oscuro, establece el sombreado en un valor más alto o experimenta con el grosor de las líneas.
Después de realizar estas acciones, las líneas problemáticas que desaparecían deberían aparecer en la impresión.
