Revolución en la creación de suelos en SketchUp

Diseñar suelos realistas en SketchUp siempre ha implicado concesiones. Las texturas planas parecen artificiales de cerca, y modelar a mano cada loseta y junta requiere largas horas. Los complementos antiguos, como Floor Generator, han dejado de funcionar en las versiones nuevas del programa, dejando a los arquitectos sin herramientas.

Custom Ground Wizard cubre ese vacío, ofreciendo una solución moderna, estable y extremadamente potente. Esto no es un generador de texturas, sino un generador de geometría 3D real. El complemento crea objetos físicos para cada loseta, separándolas con una junta de la profundidad especificada. ¿El resultado? La luz en tus visualizaciones reacciona de forma natural, resaltando la tridimensionalidad del suelo, algo imposible de lograr solo con un mapa de Bump o Displacement.

9 patrones que transformarán tus interiores

El corazón del complemento es la biblioteca de patrones. Según la versión que elijas (Free o PRO), tendrás acceso a diseños que cubren el 99% de las necesidades de proyecto, desde apartamentos modernos hasta edificios históricos con estilos clásicos. Cada uno de ellos no es una plantilla rígida, sino una base flexible que puedes modificar en dimensiones y juntas, obteniendo cientos de variantes de acabado.

Rejilla uniforme

Es el fundamento del diseño moderno y el diseño más versátil de la biblioteca. Funciona a la perfección con losas de gran formato de hormigón, gres de 60x60 y también en el diseño de techos casetones. Al manipular el tamaño de la junta, puedes lograr un efecto de suelo monolítico con una dilatación sutil o un mosaico decorativo fino ideal para el baño.

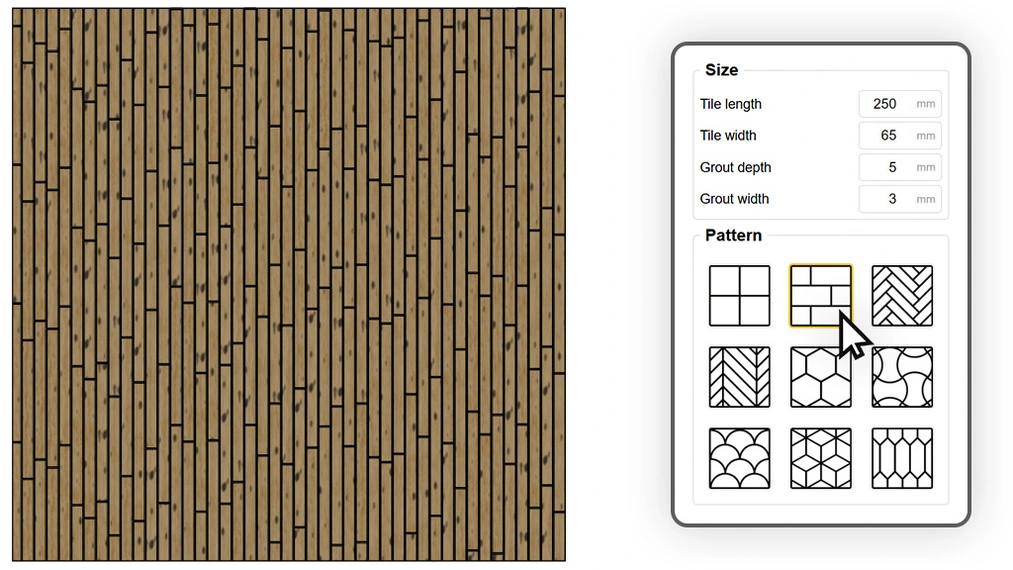

Patrón de ladrillo

Un verdadero camaleón entre los patrones. Gracias al control total de las dimensiones y el desplazamiento de las filas, un solo algoritmo permite lograr materiales muy diferentes. Ajustando un formato pequeño y un gran biselado, crearás la icónica pared de azulejos tipo "subway". Al alargar el elemento y cambiar el desplazamiento, obtendrás un suelo de madera clásico o un patrón de ladrillo corrido. Además, al activar la opción de desplazamiento aleatorio, convertirás un suelo perfecto en un parqué rústico o adoquines antiguos donde cada junta cae en un lugar diferente e impredecible.

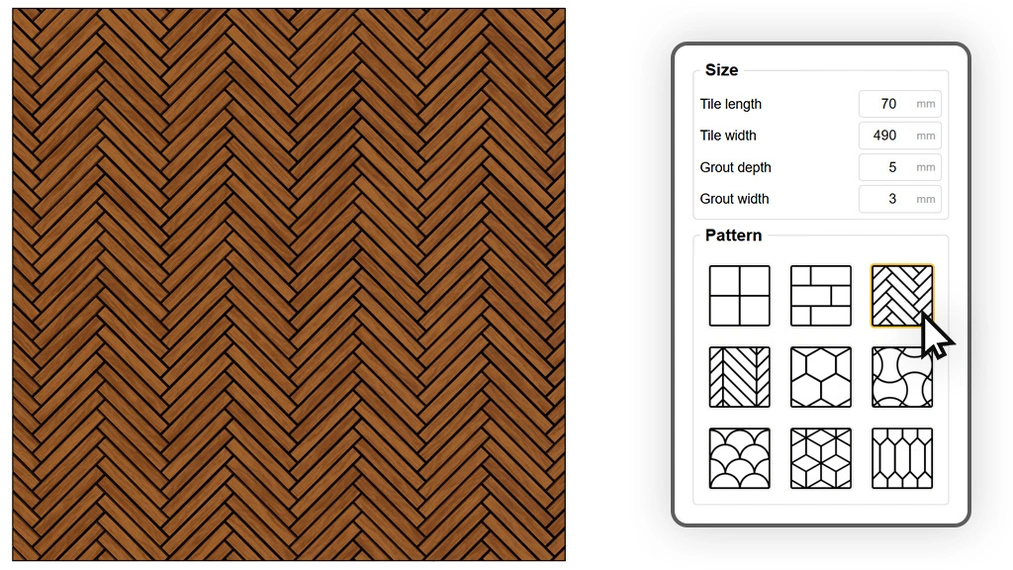

Espiga

Un clásico atemporal, conocido como espiga inglesa, donde los tablones se unen por el lado corto en ángulo de 90 grados. Es un diseño extremadamente laborioso de modelar a mano, especialmente al cortar los tablones en ángulo junto a las paredes. Custom Ground Wizard automatiza este proceso, generando un suelo perfectamente adaptado que funciona tanto como un lujoso parqué de roble en el salón, como una moderna disposición de azulejos cerámicos en el baño.

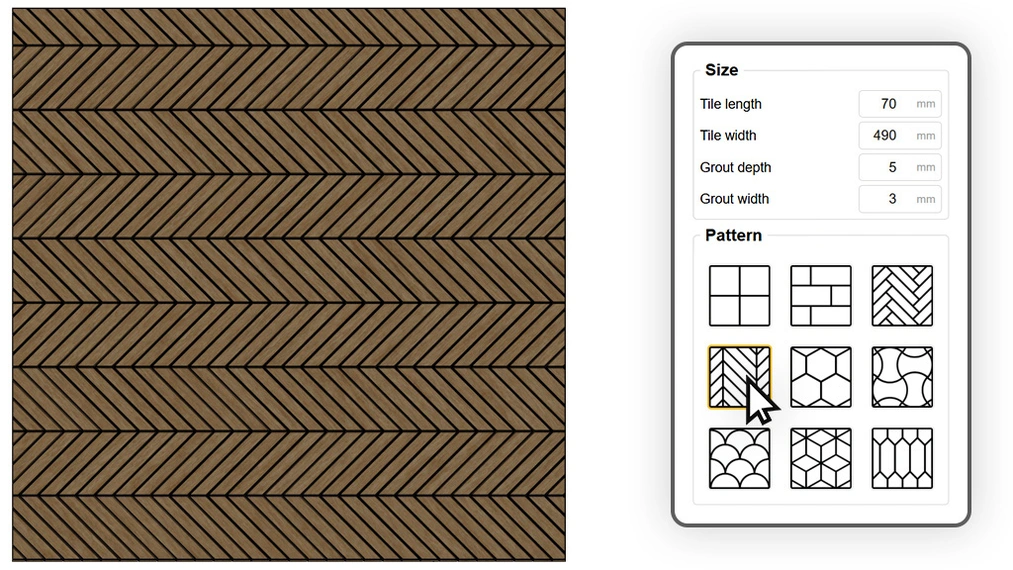

Chevron

Sinónimo de elegancia y chic parisino, disponible en la versión PRO. A diferencia de la versión clásica, aquí los tablones se cortan en un ángulo de 45 grados, creando la característica línea de unión en forma de "punta". Gracias a la junta física generada por el complemento, este detalle es claramente visible en los renders, aportando un toque de alta gama a los interiores.

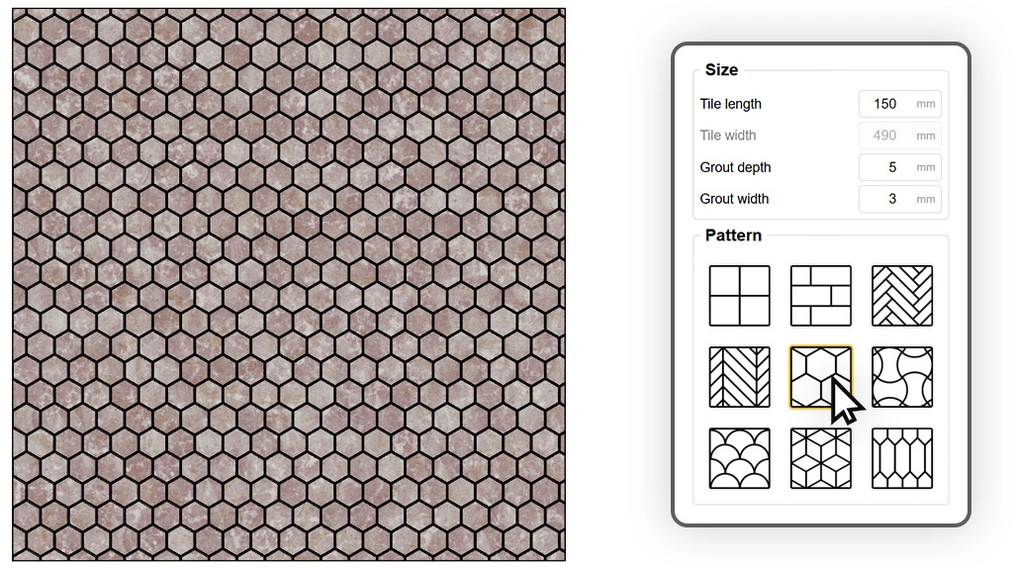

Hexágono

Un éxito geométrico que ha dominado cocinas y baños modernos. El diseño de panal es ideal para crear transiciones de moda entre diferentes tipos de suelos (por ejemplo, gres que se fusiona con parqué). Al usar la función de rotación aleatoria de la textura, puedes hacer que cada baldosa hexagonal se vea algo diferente, lo que imita a la perfección una cerámica artesanal de lujo.

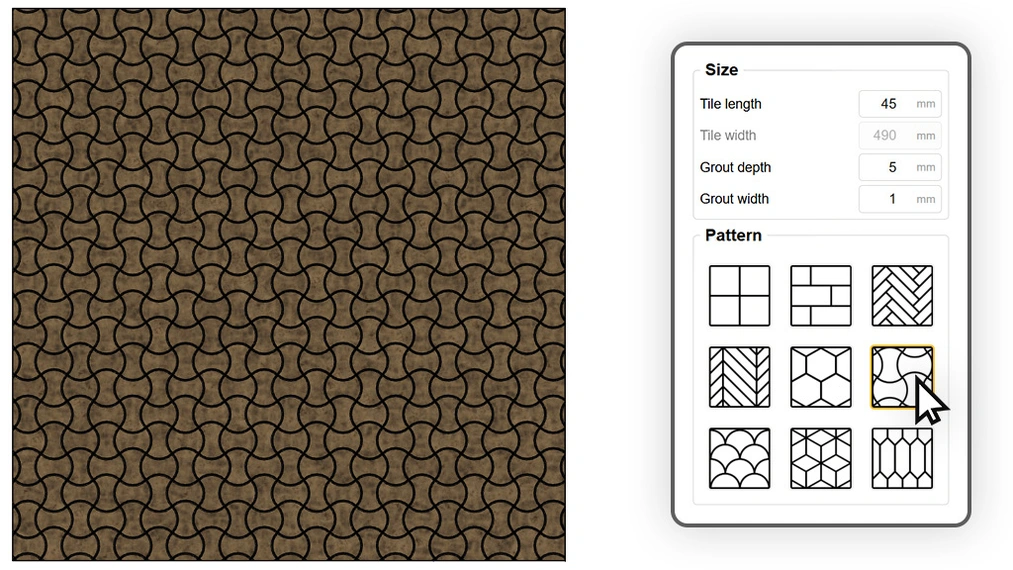

Corsé

Un diseño con alma, característico de la arquitectura de entreguerras y antiguos edificios. Dibujar manualmente esas curvas en SketchUp es extremadamente difícil y tedioso. Custom Ground Wizard genera esta forma compleja en segundos, permitiéndote recrear con un solo clic el ambiente retro en rellanos, vestíbulos o baños con estilo. También ofrece la posibilidad de elegir el nivel de detalle según tus necesidades.

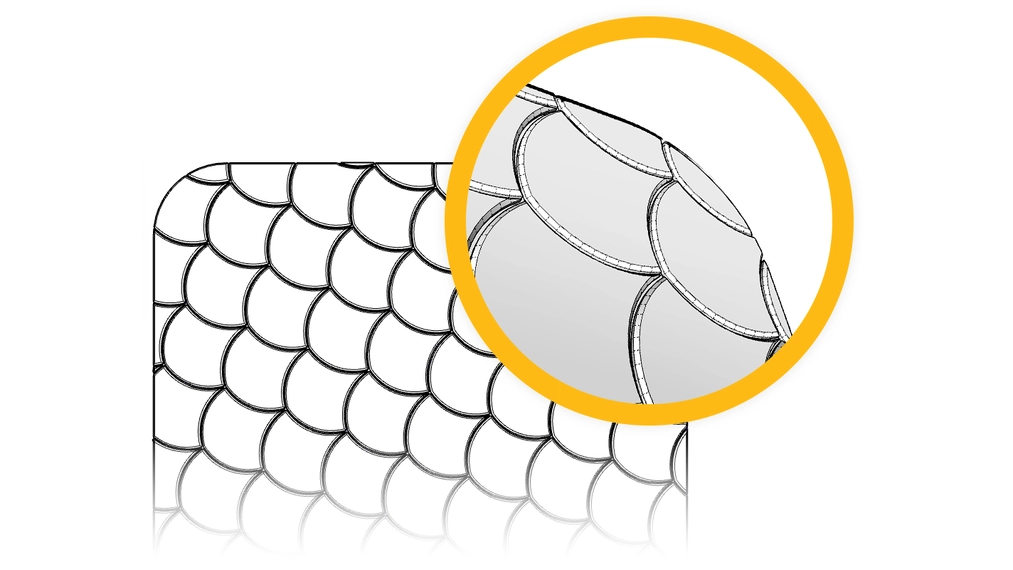

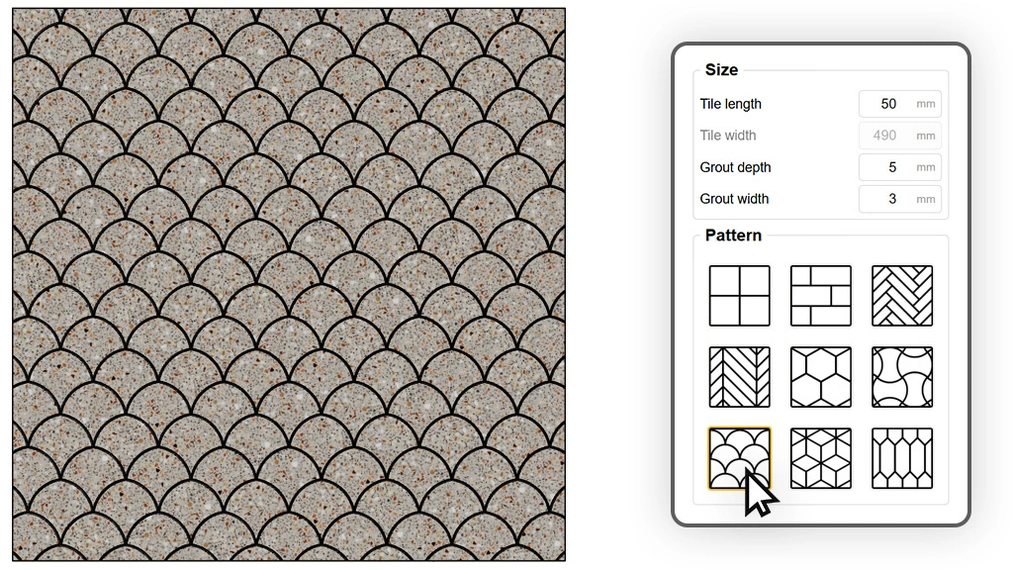

Abanico

Una forma orgánica y arqueada que aporta suavidad y carácter decorativo al proyecto. Este diseño, también conocido como escama de pez, se utiliza tanto en interiores como azulejo decorativo de pared (por ejemplo, en color verde botella), como en exteriores, imitando el clásico adoquín de granito dispuesto en abanico en las aceras.

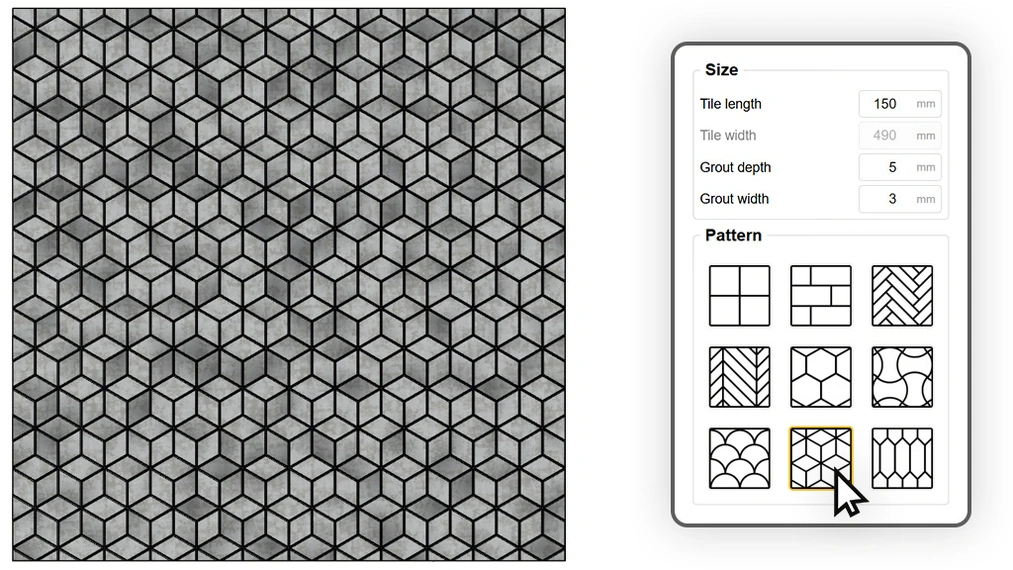

Cubo

Crea una espectacular ilusión óptica tridimensional, disponiendo rombos en cubos espaciales. Es un diseño frecuente en vestíbulos representativos e interiores palaciegos. Gracias a que el complemento genera geometría, puedes colorear fácilmente cada cara de los 'cubos' en tres tonos diferentes de piedra, intensificando el efecto de profundidad 3D.

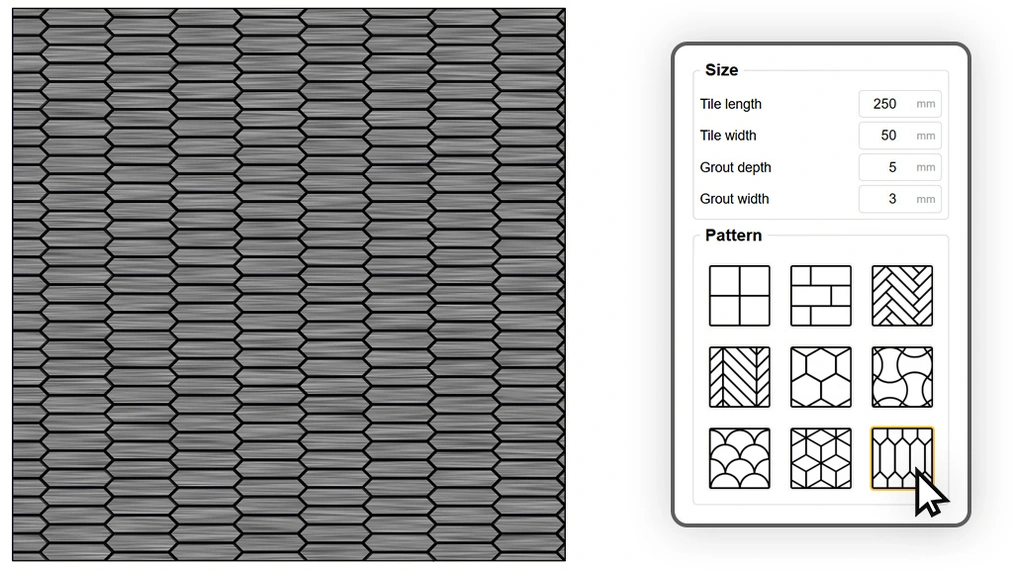

Arrow

Una variación moderna del hexágono, a menudo denominada baldosa 'picket' o flecha. Esta forma alargada funciona muy bien como revestimiento de pared vertical, elevando ópticamente la estancia, o como una alternativa dinámica al parqué clásico. Aporta geometría moderna al interior, pero en una forma más ligera que el típico panal.

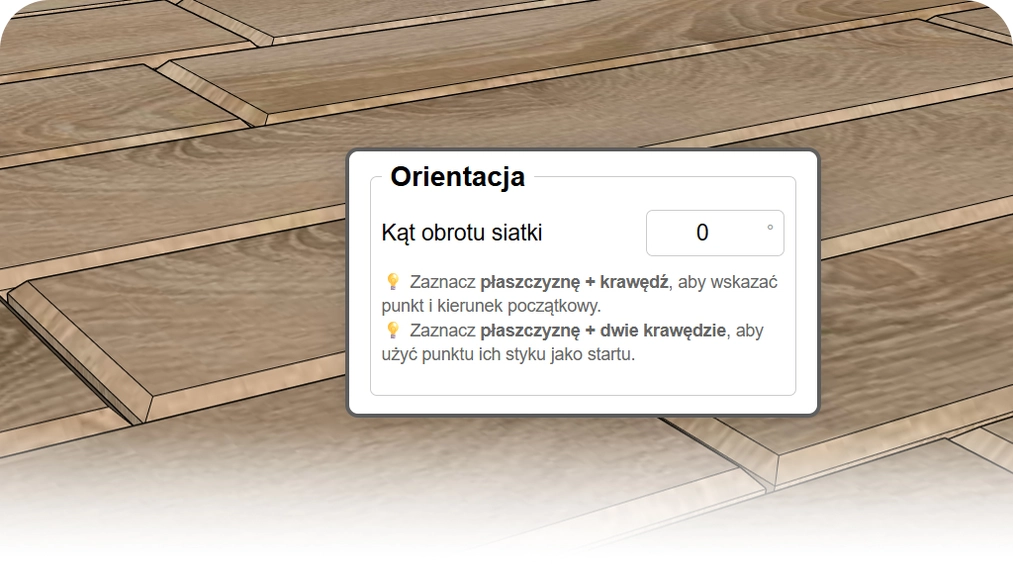

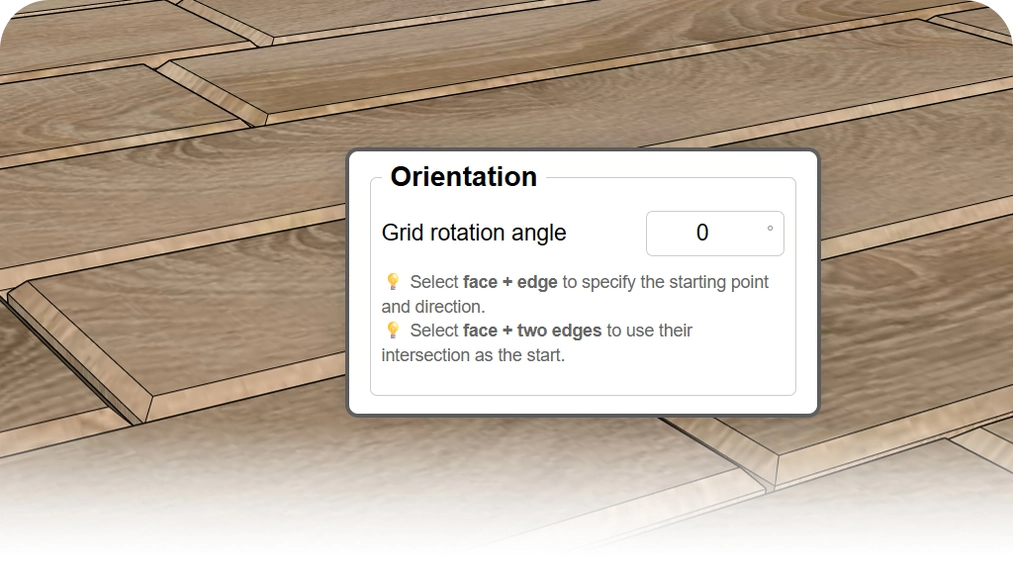

Precisión en el inicio y la orientación – Tú decides dónde se coloca la primera loseta

La mayor molestia de los generadores automáticos es la falta de control sobre cómo se alinea el patrón respecto a las paredes. A menudo acaba con recortes antiestéticos en las zonas más visibles. Custom Ground Wizard lo soluciona gracias a su función de orientación inteligente.

• Rotación de la cuadrícula (sin selección): puedes introducir cualquier ángulo de rotación (p.ej. 45 grados) para todo el patrón.
• Alineación a la pared (1 arista): selecciona la superficie del suelo y una arista, y el complemento alineará las filas de losetas perfectamente paralelas a esa pared.
• Punto de inicio (2 aristas): es un verdadero game-changer. Selecciona la superficie y dos aristas, y el complemento tomará su intersección como punto de inicio de la generación. Así tendrás la certeza de que en la esquina de la estancia o junto al umbral empezará una loseta completa y bonita, y no un recorte aleatorio.

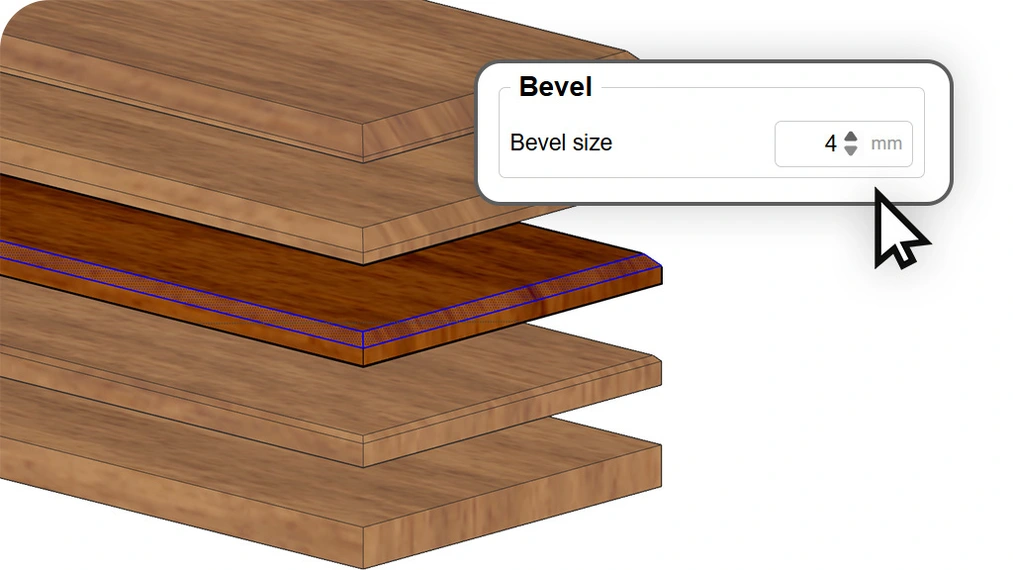

Realismo en el detalle: controla la junta y añade biselado

El diablo está en los detalles. El complemento permite definir con precisión el ancho y la profundidad de la junta. Pero es el biselado lo que marca la mayor diferencia en el renderizado.

En realidad ninguna loseta cerámica ni tabla tiene un borde afilado como una navaja. Los bordes siempre están ligeramente redondeados o biselados. Custom Ground Wizard te permite añadir un bisel de un par de milímetros en cada loseta. Así, motores de render como V-Ray o Corona captan ese detalle, creando reflejos naturales en los bordes. Es ese "ingrediente secreto" que distingue una buena visualización de una fotorrealista.

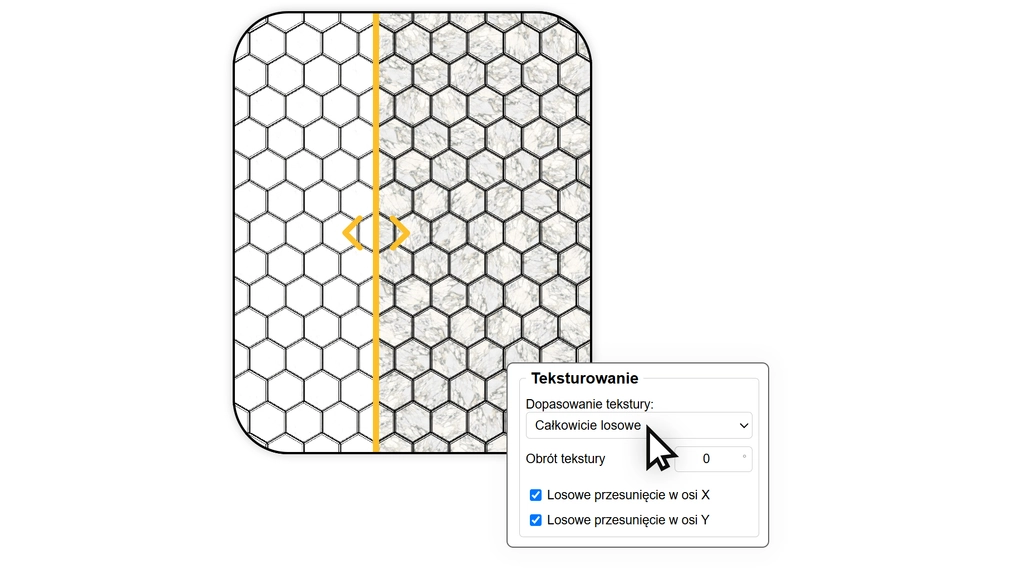

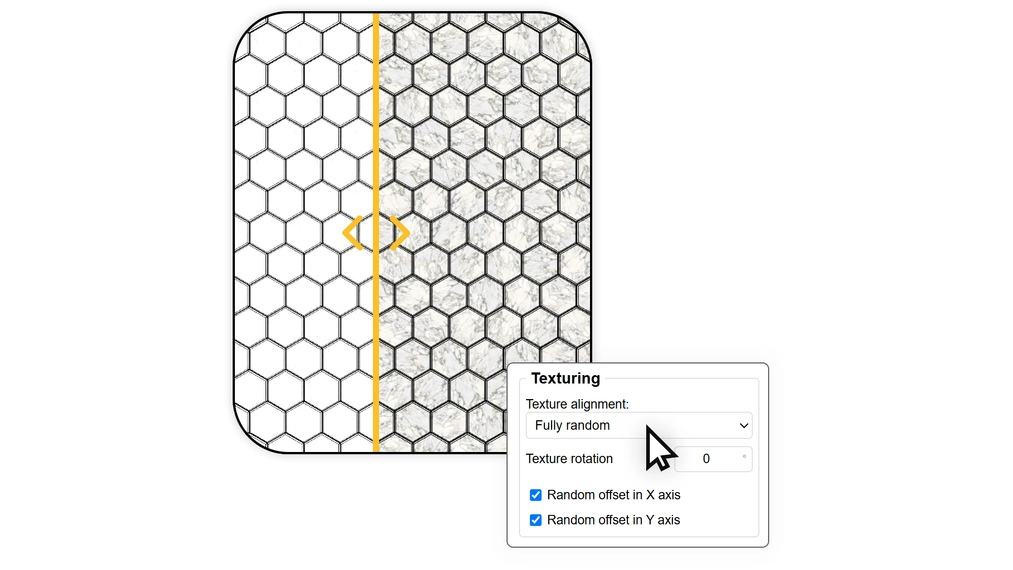

Texturizado sin efecto de repetición

Generar el modelo 3D es solo la mitad del éxito. Para que el suelo luzca fotorrealista, la aplicación del material debe ser perfecta. Custom Ground Wizard incluye un motor integrado de gestión de coordenadas de textura (UV), que te ofrece posibilidades no disponibles en las herramientas estándar de SketchUp.

Ajuste inteligente de la dirección (Longitudinal / Transversal)

¡Olvídate de rotar la textura manualmente en cada tabla! Al elegir el modo "Longitudinal", el complemento detecta automáticamente el lado más largo de cada pieza y orienta la textura (por ejemplo, las vetas de la madera) a lo largo de éste. Ya sea que estés colocando espiga, chevron o un patrón complejo de parqué, la madera siempre lucirá natural.

El modo "Transversal" rotará el mapeado 90 grados, útil para patrones cerámicos específicos.

Eliminación de la repetición (Desplazamiento aleatorio en X e Y)

Es la función más importante para lograr un efecto natural. Al activar las opciones Desplazamiento aleatorio en el eje X y en el eje Y, el complemento "desplaza" aleatoriamente la muestra de la textura para cada baldosa individual.

¿Y qué consigue esto? Usando tan solo una textura (incluso una pequeña muestra de madera o hormigón), obtienes un suelo en el que cada baldosa se ve única.

Así evitas el efecto artificial de "sello", donde el mismo nudo o mancha se repite en la misma posición en cada segunda baldosa. El complemento crea la sensación de una amplia diversidad de material sin sobrecargar el archivo con texturas pesadas.

Randomización controlada (Rotación)

Para baldosas cerámicas y de piedra hemos preparado modos de aleatoriedad dedicados:

• Aleatorio (rotación de 90°): ideal para baldosas cuadradas con patrones abstractos (p.ej. terrazo, patchwork). El complemento rota aleatoriamente la textura a 0, 90, 180 o 270 grados. Mantienes la coherencia geométrica del diseño, pero introduces variaciones naturales.
• Totalmente aleatorio: la mejor opción para materiales uniformes como hormigón, granito o mármol, donde la dirección no importa y lo que cuenta es la singularidad de cada pieza.

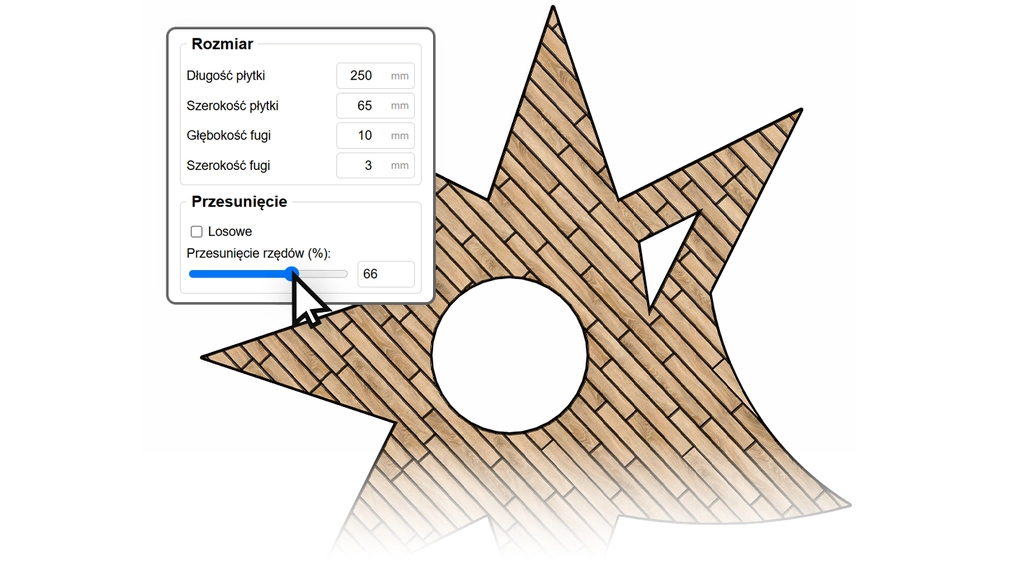

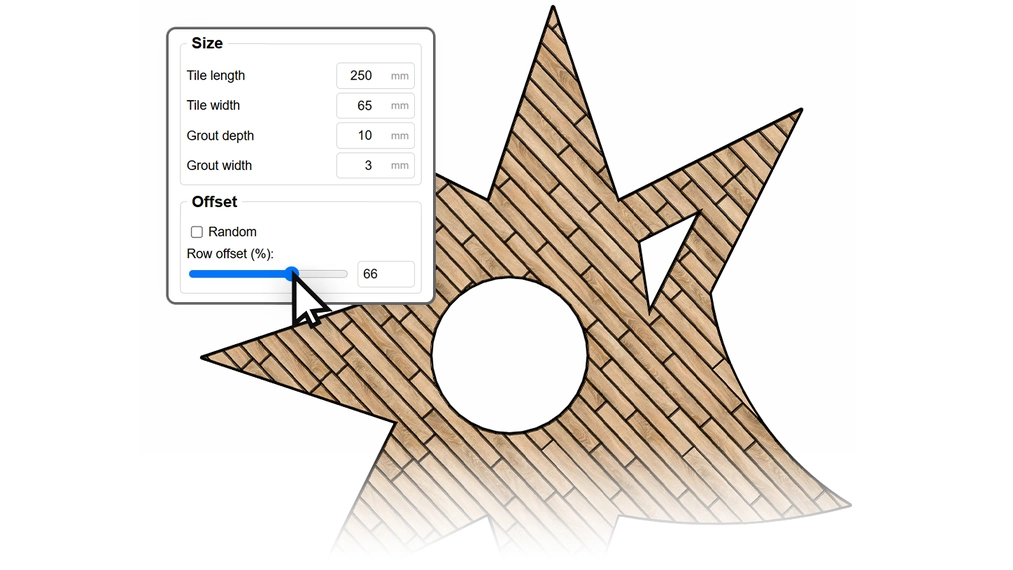

Nuestro generador de suelos maneja espacios "difíciles"

¿Paredes curvas? ¿Arcos? ¿Una columna estructural en medio del salón?

¿Agujero para la escalera? ¡Para Custom Ground Wizard no es un problema! El algoritmo del plugin detecta los límites de la superficie y los huecos interiores, recortando perfectamente las baldosas al contorno deseado. No tienes que dividir el suelo en rectángulos más pequeños: seleccionas todo el contorno complejo y haces clic en "Generar".

Comparación de versiones: Free vs PRO

Hemos creado dos versiones del plugin. La versión FREE es nuestro regalo para la comunidad de SketchUp – es totalmente funcional y gratuita también para uso comercial. La versión PRO es una herramienta para profesionales que necesitan acceso a la biblioteca completa de patrones y quieren acelerar al máximo su trabajo. En la siguiente tabla presentamos sus diferencias más importantes:

Lleva tus visualizaciones al siguiente nivel

Custom Ground Wizard no es solo otro plugin: es el nuevo estándar de trabajo en SketchUp. Hemos creado esta herramienta para permitirte dejar de luchar con la geometría y concentrarte en lo más importante: el diseño. Ya sea que elijas la versión Free para colocar ladrillos perfectos, o inviertas en la versión PRO para crear suelos de espiga complicados, te garantizamos que notarás la diferencia desde el primer uso.
