La iluminación es uno de los elementos clave que influyen en el realismo y el ambiente de la visualización. En el entorno SketchUp, con el motor de renderizado V-Ray, disponemos de un amplio rango de tipos de luces que permiten controlar con precisión la atmósfera de cada escena. En este artículo examinaremos todos los tipos disponibles de V-Ray Lights, sus propiedades y sus usos, que te ayudarán a lograr efectos profesionales en tus proyectos.

Introducción

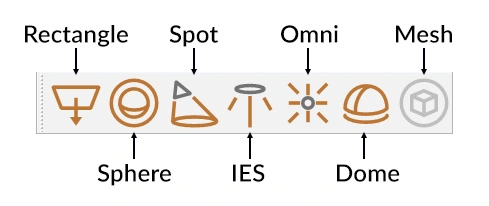

En este artículo repasaré brevemente los distintos tipos de luces de V-Ray y te mostraré cómo usarlas. Los iconos de las luces están en la barra de herramientas principal de V-Ray, generalmente en la parte superior de la pantalla. Si no los encuentras, simplemente ve al menú desplegable de SketchUp, selecciona Ver / Barras de herramientas y en la lista desplegable busca V-Ray Lights. Hay 7 tipos de luz disponibles:

V-Ray SunLight

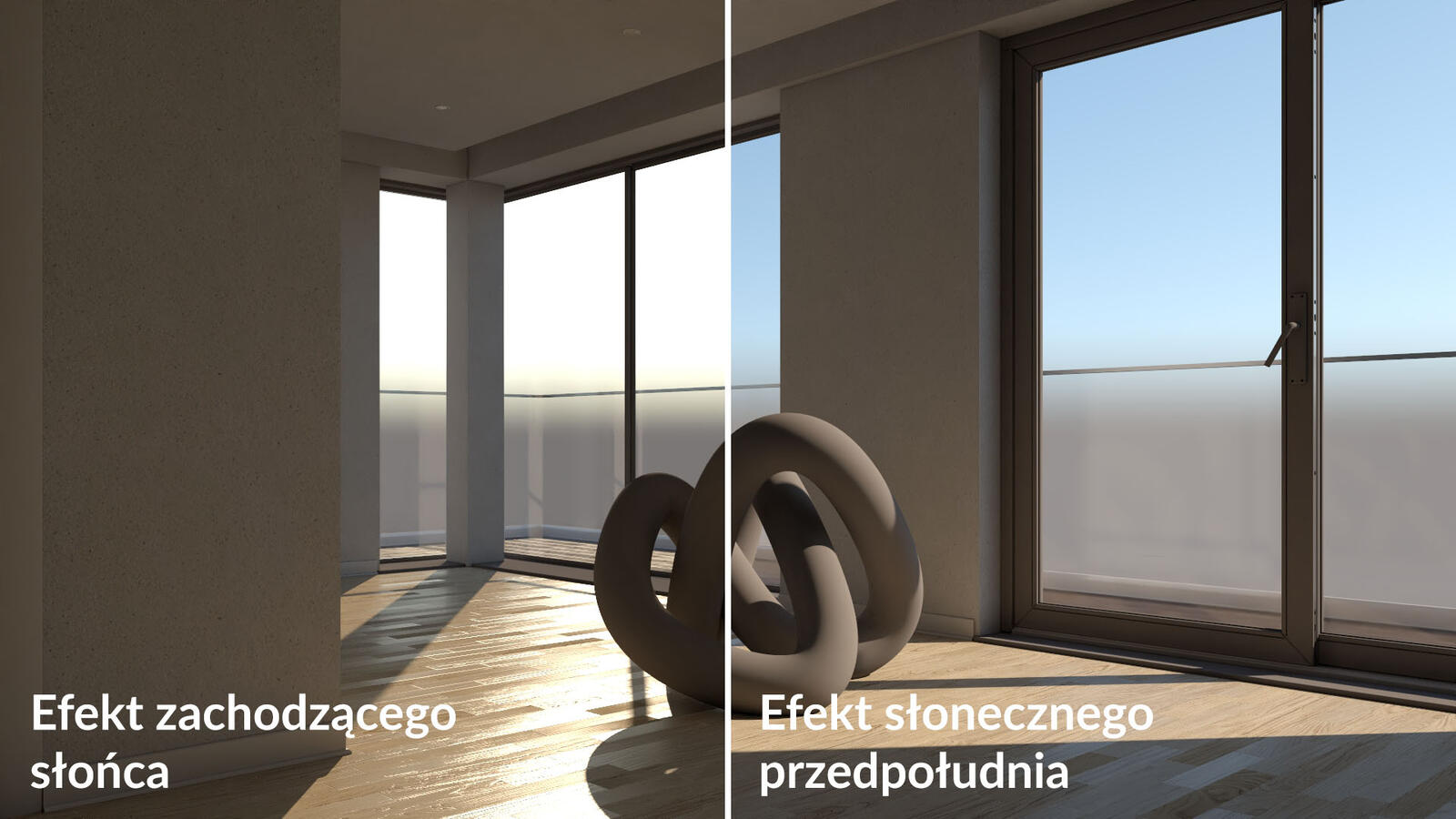

Comencemos, sin embargo, con que SketchUp utiliza por defecto la luz SunLight, que imita la luz solar natural. Es también el único tipo de luz que no tiene un icono propio y que se puede controlar directamente en SketchUp. Las modificaciones del sol se realizan con la herramienta Sombras. Al ajustar diferentes fechas y horas, podemos cambiar la dirección de los rayos solares, alterando así el ambiente de la escena.

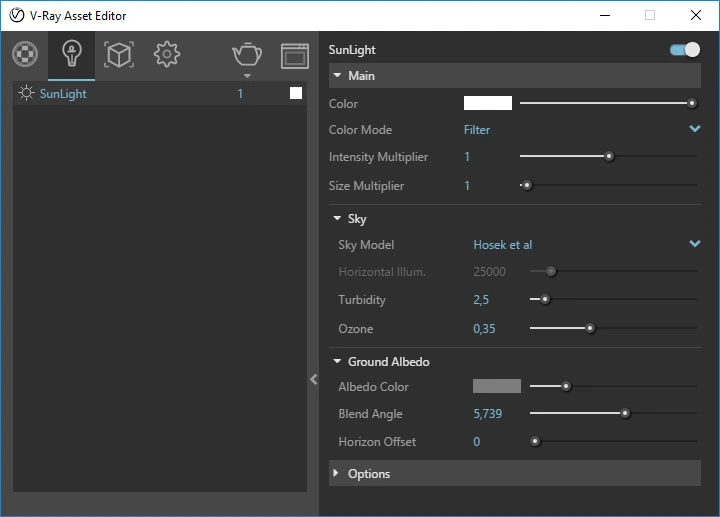

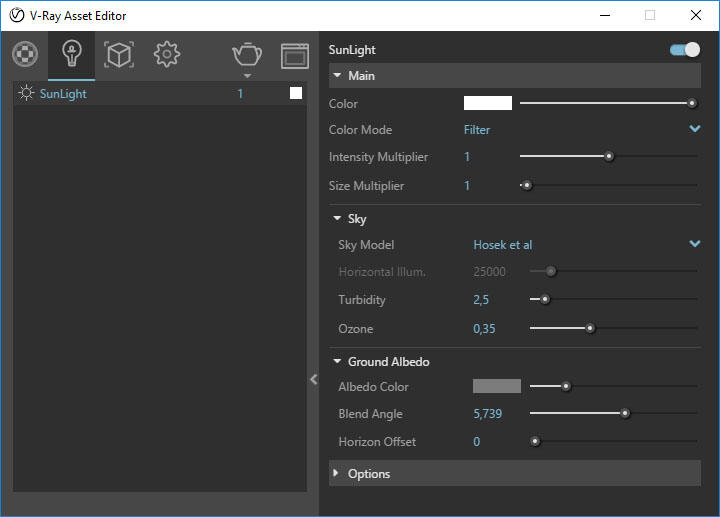

Los parámetros de luz más avanzados los controlamos en V-Ray, en el panel Asset Editor. Para abrirlo, solo hay que seleccionar Extensiones / V-Ray / Asset Editor en el menú desplegable de SketchUp.

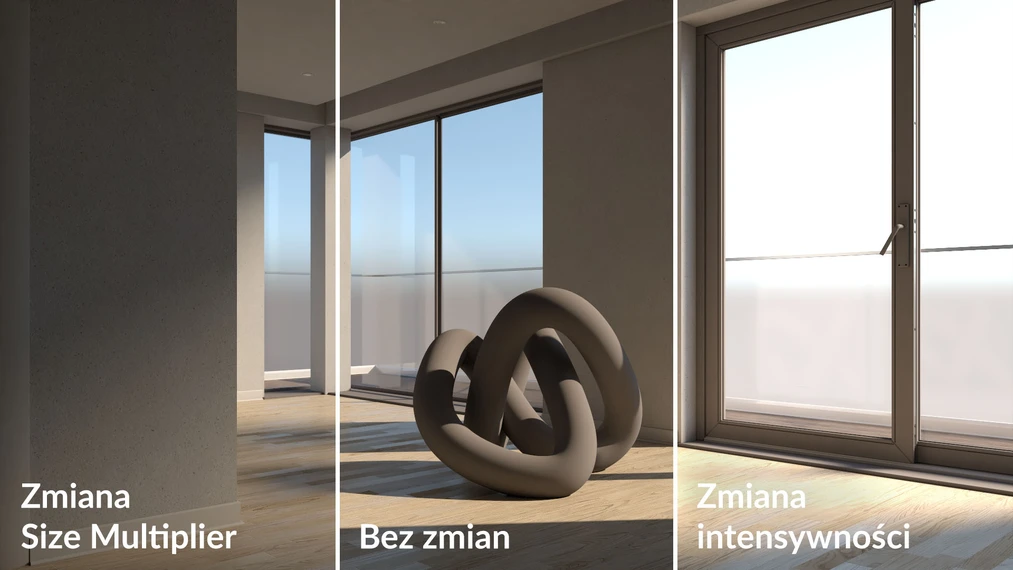

Entre los muchos parámetros de SunLight, los más importantes parecen ser Intensity Multiplier y Size Multiplier. Estos controlan, respectivamente, la intensidad de la luz y el desenfoque de los bordes de las sombras proyectadas. Al modificarlos, nos acercamos a las características propias de la realidad.

V-Ray Rectangle Light - luz rectangular

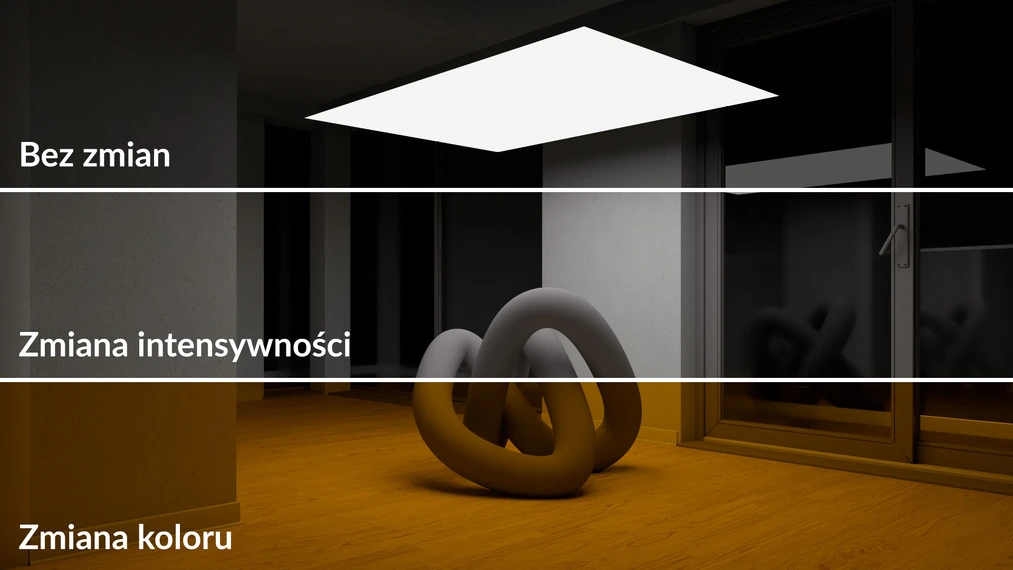

La luz artificial más popular es Rectangle Light. Se utiliza para reproducir tiras LED, luminarias y como luz auxiliar para SunLight. Es una luz difusa que se puede comparar con una bombilla potente. Su representación en SketchUp es un rectángulo. Al igual que cualquier forma, tiene el lado derecho (blanco) y el lado izquierdo (azul). Es importante orientarlo bien, con el lado derecho hacia la dirección de iluminación. De lo contrario, se iluminará el techo en lugar del suelo. Entre los parámetros básicos de Rectangle Light encontramos, al igual que en otros tipos de luz, Intensity y Color.

V-Ray Sphere Light - luz esférica

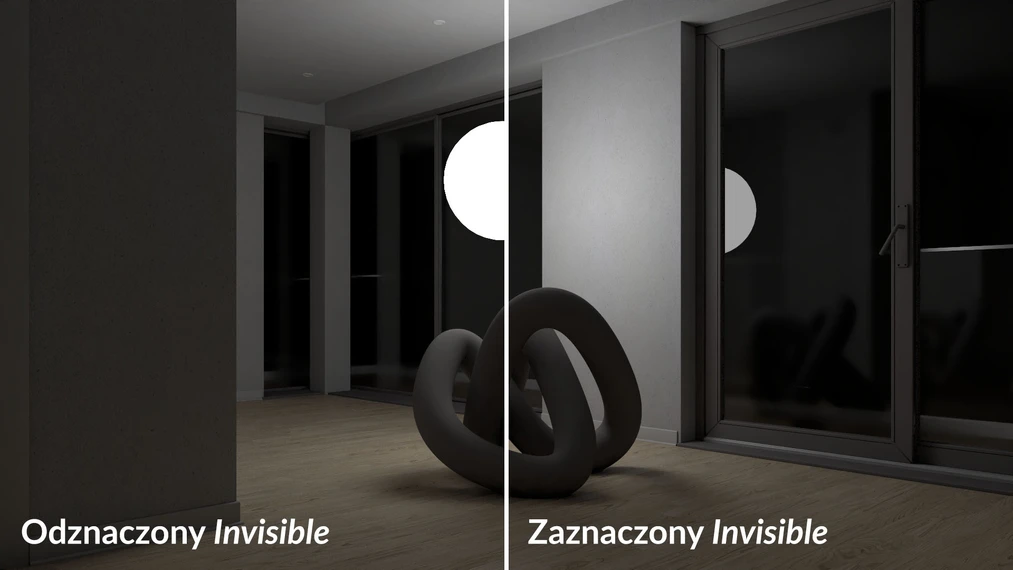

Sphere Light es una esfera emisora de luz. A diferencia de Rectangle Light, brilla en todas las direcciones con toda su superficie. Su tamaño se puede definir directamente en SketchUp: cuanto más grande, más luz emite. El resto de los parámetros se configura en V-Ray. Al igual que en otros casos, los más importantes son Intensity y Color, pero también conviene mencionar la opción Invisible. Esta oculta la fuente de luz sin afectar su intensidad. Hay que recordar, sin embargo, que en los reflejos (por ejemplo en un cristal) la luz seguirá siendo visible. Para evitarlo, desactiva el parámetro Affect Reflections.

V-Ray Spot Light - luz puntual

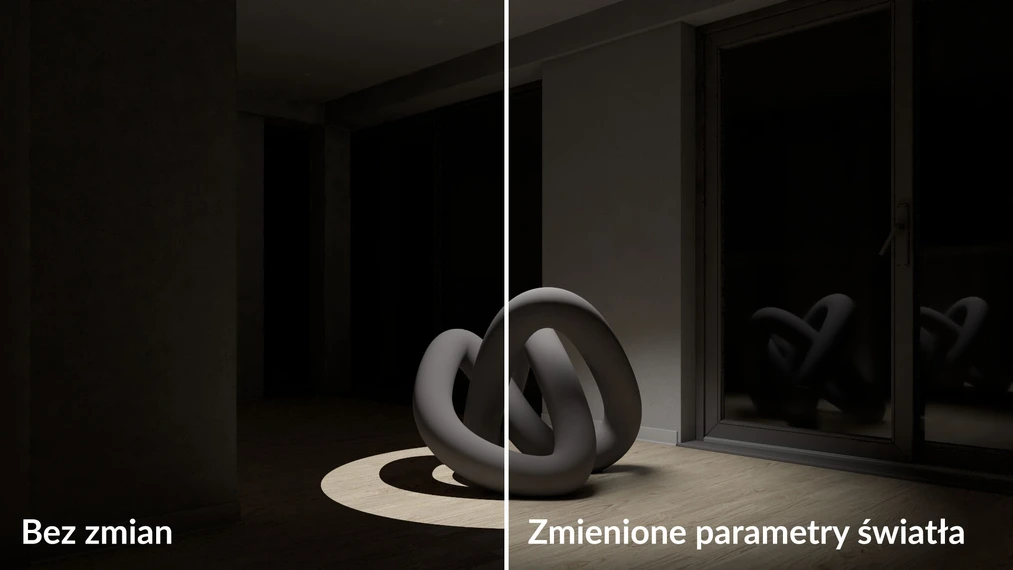

Spot Light es un foco puntual. Es más sencillo asociarlo con la iluminación escénica, que ilumina una pequeña área, por ejemplo al actor principal sobre el escenario. A diferencia de los tipos de luz difusa (Rectangle Light y Sphere Light), este tipo de V-Ray Light tiene un haz de luz muy estrecho; no ilumina el entorno de forma tan amplia. Sin embargo, podemos controlar el tamaño del área iluminada con parámetros secundarios. Los más importantes son Cone y Penumbra Angle. Cuanto mayor sea su valor, más amplia será la zona iluminada y más difusos serán los bordes de la luz y de la sombra.

V-Ray IES Light

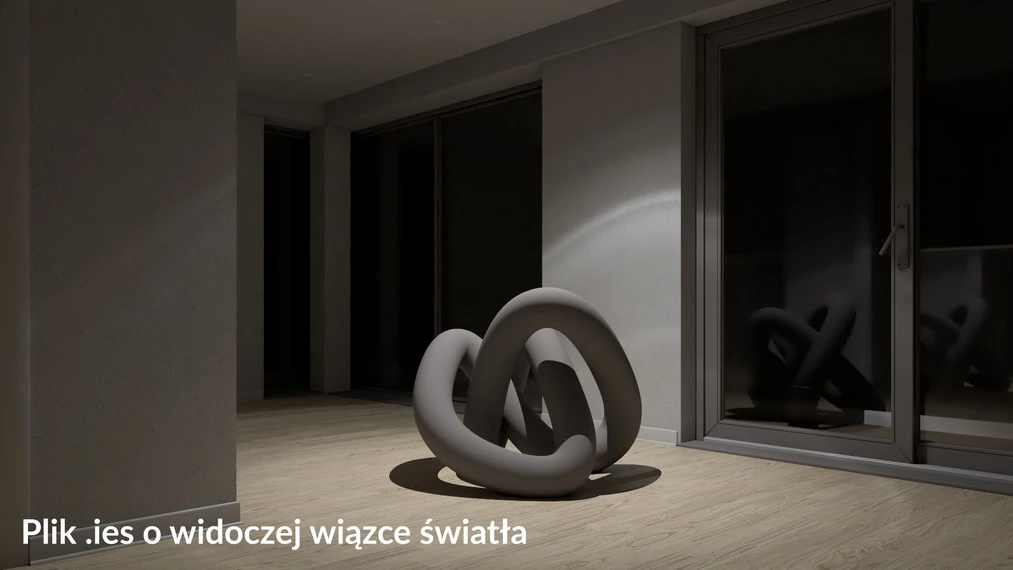

IES Light es un tipo de luz que utiliza un perfil de iluminación preparado previamente en un archivo con extensión .ies. Muchas empresas de luminarias populares ofrecen archivos .ies en sus sitios web. Por eso, al usar IES Light podemos reproducir fielmente el carácter de la lámpara: la forma del haz de luz y su ángulo de emisión. A diferencia de otras V-Ray Lights, su intensidad se define en lúmenes. Los valores pueden llegar incluso a 100.000 unidades.

V-Ray Omni Light

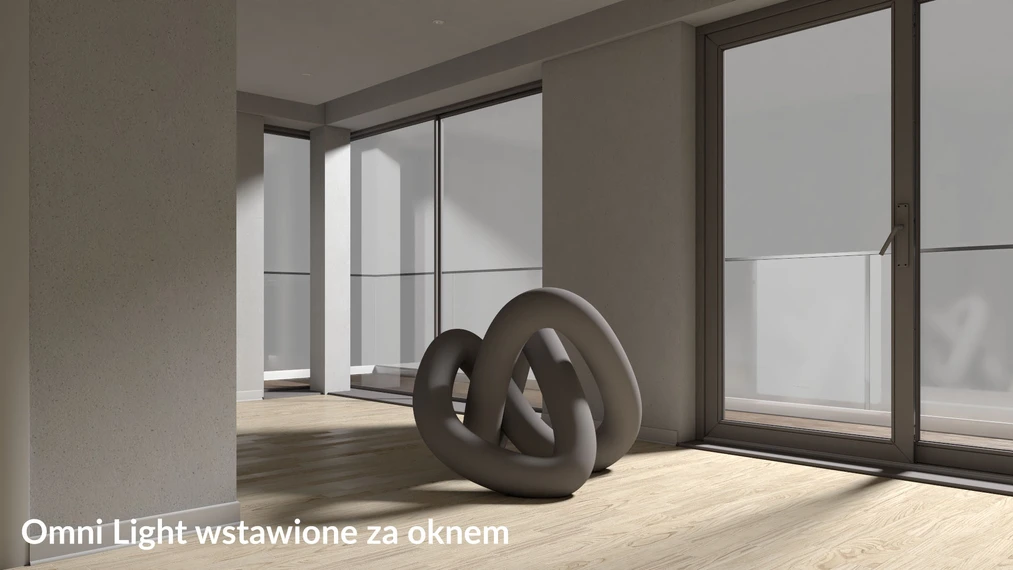

Omni Light, a primera vista, funciona de manera similar a Sphere Light. Sin embargo, es una luz global diseñada para imitar la luz solar. Para lograrlo, es necesario escoger un valor de intensidad muy alto, ya que por defecto el Omni Light pierde potencia a medida que aumenta la distancia al origen de la luz.

V-Ray Dome Light

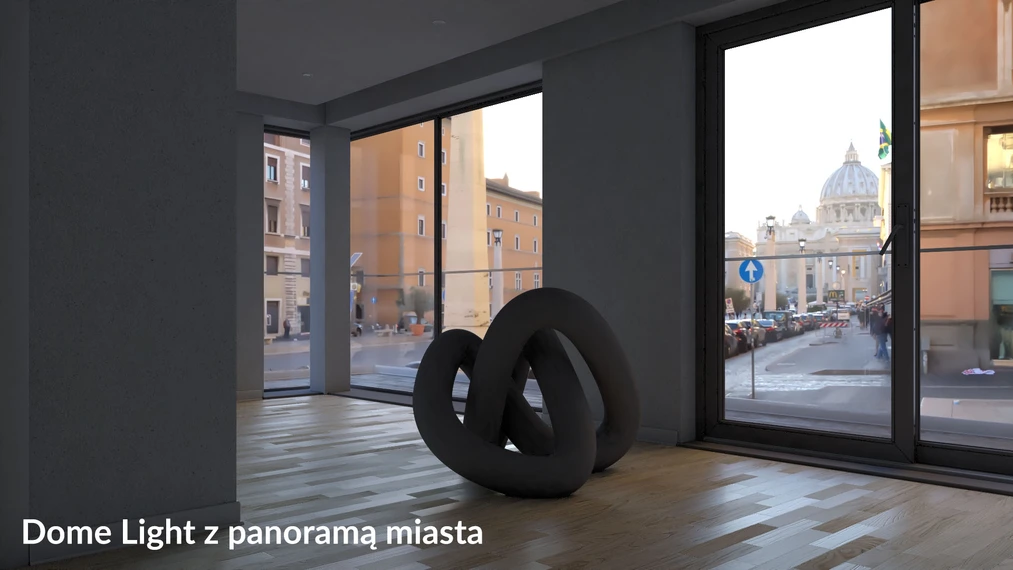

Dome Light se utiliza para representar entornos complejos a partir de imágenes en formatos .hdr y .exr. Estas panoramas preparadas pueden emplearse para crear un sistema realista que afecta a la escena en términos de intensidad de la luz, color ambiental y fondo. Según el archivo, puede tratarse de un bosque, el interior de un estudio fotográfico o las calles del Vaticano:

V-Ray Mesh Light

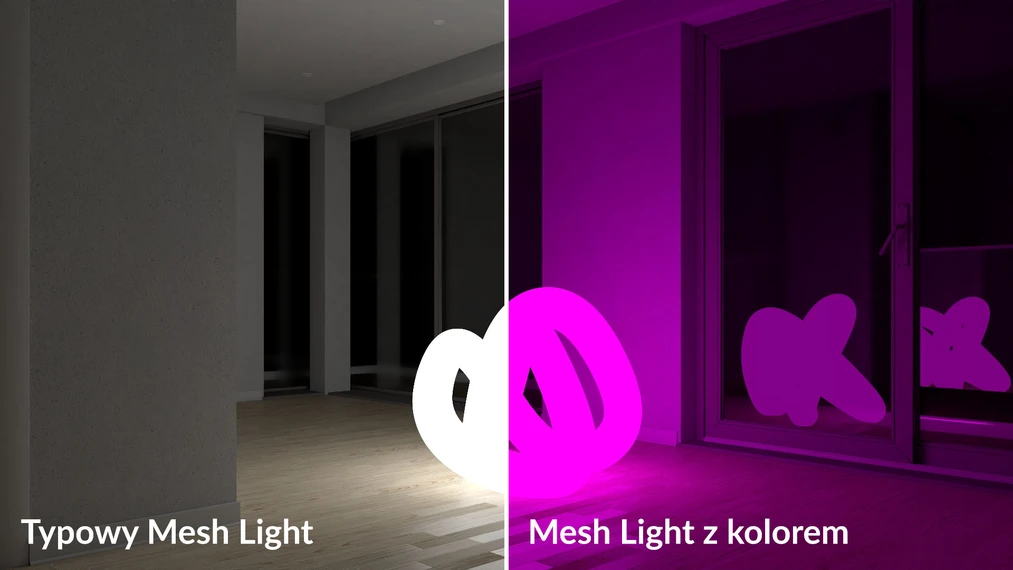

Con Mesh Light podemos convertir fácilmente cualquier grupo en un modelo emisor de luz. Al igual que con otros tipos de luz, disponemos de los parámetros básicos Intensity y Color. A pesar de sus ventajas, Mesh Light no debería ser la fuente principal de iluminación en la escena. Este tipo de V-Ray Light sirve más bien para crear luces decorativas, resaltando bombillas y pantallas de lámparas.

Resumen

La clave para lograr un efecto fotorrealista es combinar varias formas de V-Ray Lights en un único sistema de iluminación complejo. Hay que dedicar mucha atención a la selección de luces y al ajuste de sus relaciones mutuas en términos de ubicación, color e intensidad. En escenas complejas, la cantidad de luces diferentes puede ascender incluso a decenas. Ahora que ya sabes para qué sirve cada una de las V-Ray Lights, intenta utilizar al menos varios tipos en tus propios proyectos.
